Bauanleitung zum
Einbau der neuen Power-Booster als Ersatz für die nicht mehr hergestellten OM961.
|
|
|
Kapitel 11 |
|
|
Montage des Power-Booster
HF Version:
Ersetzten Sie nun die defekten OM961 gegen die neue Power-Booster
Platine. Die Montage der Platine ist durch das flexible Anschlusskabel
beliebig. In der Abbildung 10 wird der Power-Booster so montiert das
die Anschlüsse nach oben abgehen, damit ist er Pinkompatibel
zur Original Version. Die Kabelenden sind abisoliertund verzinnt. Damit
lassen Sie sich sehr gut auflöten oder in vorhandene
Bestückungs Positionen einlöten.
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 3-3
|
Abb. 3-4
|
|
|
|

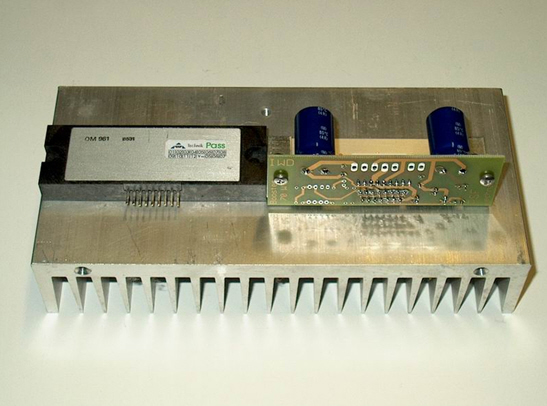

Die Abbildung 3-3 zeigt links den OM 961 im Original, recht den Power-Booster und seine Montageposition im Vergleich.
|

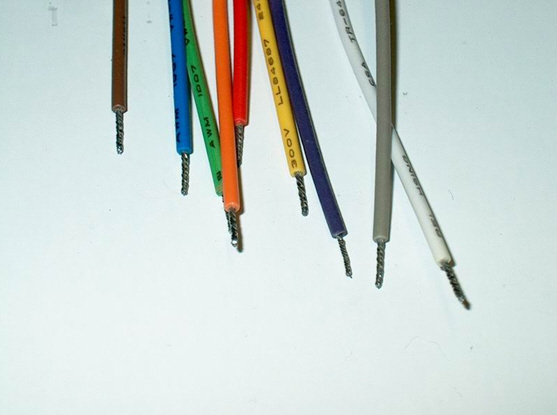

Die Abbildung 3-4 zeigt die bereits vorbereiteten Kabel, die Enden sind bereits abisoliert und verzinnt.
|
|
|
|
Kapitel 12 |
|
|
Farbbelegung Adapterkabel:
Pin 1 = Braun
Pin 2 = Rot
Pin 3 = Orange
Pin 4 = Gelb
Pin 5 = Grün
Pin 6 = Blau
Pin 7 = Violett
Pin 8 = Grau
Pin 9 = Weiss
|
|
|
Kapitel 13 |
|
|
Adapterkabelverbindung HF
Version:
Das Adapterkabel kann auf der Power-Booster Platine nur in einer
Richtung aufgesteckt werden. Zu Beachten ist das korrekte auflegen,
einlöten des Adapter Kabel. Ein vertauschen der Farben kann
zur Beschädigung des Power-Booster als auch des
Verstärkers führen. Für
Unsachgemäße Verarbeitung übernehmen wir
keine Haftung.
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 3-5
|
Abb. 3-6
|
|
|

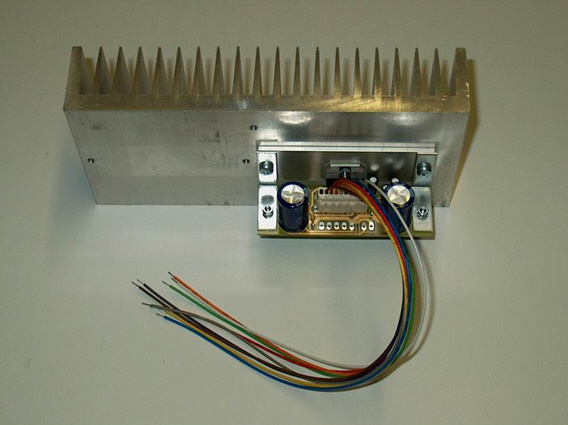

Die Abbildung 3-5 zeigt die Montage des Power-Booster HF Version.
Das Kabel hat ein Verpolungsschutz und kann nur in eine Richtung aufgesteckt werden.
|

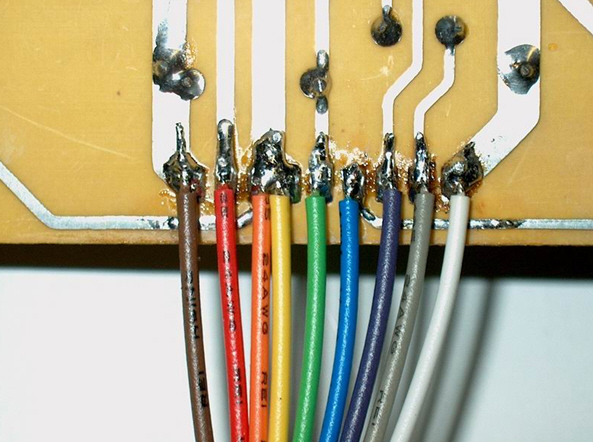

Die Abbildung 3-6 zeigt das korrekte Auflöten der Kabelenden.
WICHTIG !
Die Farben dürfen nicht vertauscht werden.
|
|
|
|
