Bauanleitung zum
Einbau der neuen Power-Booster als Ersatz für die nicht mehr hergestellten OM961.
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 2-4
|
|
|

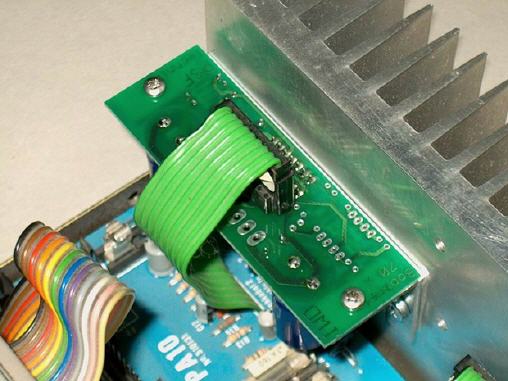

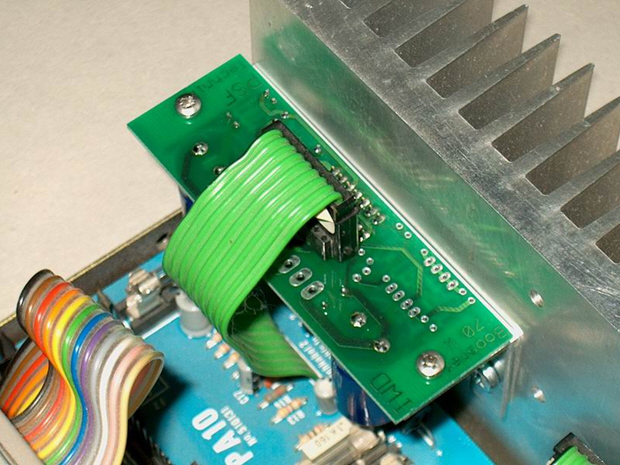

Aufgestecktes Verbindungskabel von der Grundplatine PA10 auf den Power-Booster DX
|
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 2-5
|
|
|

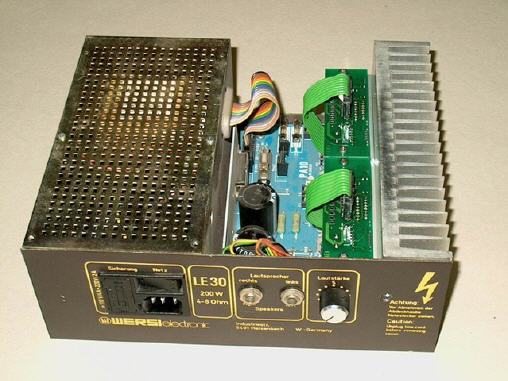

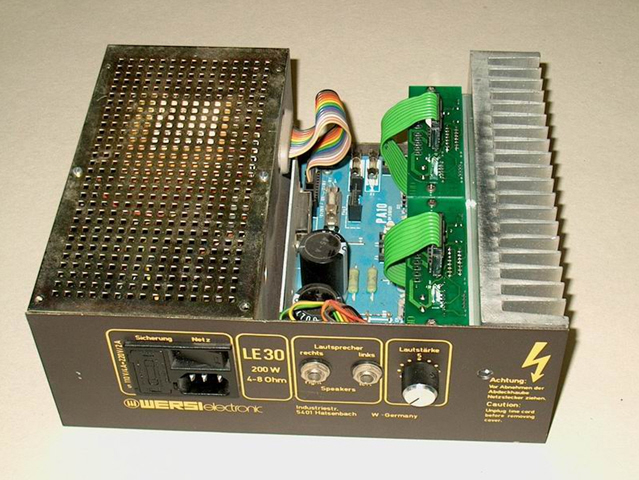

Die Abbildung links zeigt den kompletten Leitungs-Einschub LE30 mit den neuen Power-Booster DX
|
|
|
|
Kapitel 10 |
|
|
Power-Booster HF / HIFI
und TS 5001/5010 Version
Im folgenden Abschnitt wird der Einbau in der HF Version beschrieben.
Die von uns gelieferten Booster haben auf der Rückseite des
Aluminium- Distanzkühlkörper zwei 4mm Mutter. Diese
sind nur für Versandzwecke montiert. Lösen Sie die
Muttern und montieren Sie die verbleibenden 4mm Schauben des
Distanzkühlkörper an der Stelle des ehemaligen
Hybridverstärkers OM 961. Die Abstände sind exakt die
gleichen. Eine Wärmeleitpaste ist nicht erforderlich.
Wir empfehlen bei Verstärkern mit Stereo- Endstufen beide
Hybrid zu tauschen, damit eine Pegelbalance zwischen beiden
Kanälen hergestellt wird. Änderungen auf der
Verstärkergrund Platine sind durch unsere Neukonzeption des
Power-Boosters überflüssig.
Die HI FI Version unterscheidet sich durch Ihre Steckadaption und die
nach innen eingelötete Steckerleiste.
In der nächsten Abbildungen wird die genaue Pinbelegung
beschrieben. Ebenso wird die Montage auf einem gemeinsamen
Kühlkörper gezeigt. Hier kann man sehr gut die
Bauweise OM961 und Power-Booster erkennen.
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 3-1
|
Abb. 3-2
|
|
|

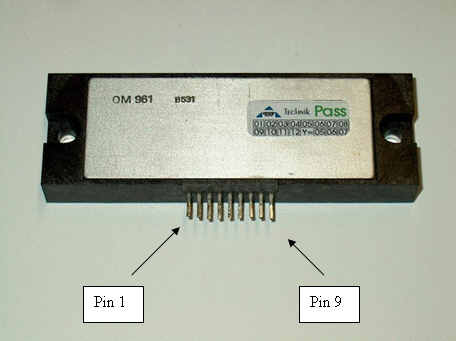

Die Abbildung 3-1 links zeigt den OM 961 im Original.
Die Pins werden von Links nach Rechts gezählt.(1-9)
|

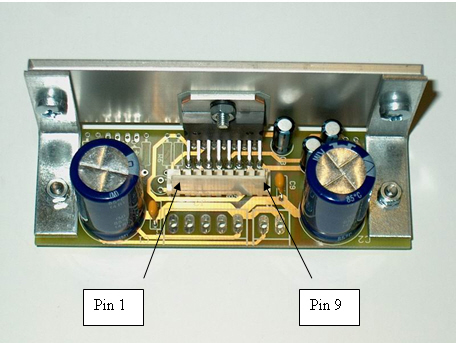

Die Abbildung 3-2 links zeigt den Power-Booster in der Hi Fi Version
Die Pins werden von Links nach Rechts gezählt. (1-9) ~ von Oben gesehen.
|
|
|
|
|
|
|
weiter auf der nächsten Seite
|
|
|
