Power-Booster - Bauanleitung
Einbauanleitung - Seite 3
Bauanleitung zum
Einbau der neuen Power-Booster als Ersatz für die nicht mehr hergestellten OM961.
|
|
|
Kapitel 8 |
|
|
Power-Booster DX / LE10,
LE20, LE200 und LE30
In den Leistungseinschüben LE10, LE20, LE200 und LE30 werden
einfach die alten Hybridverstärker OM 961 abmontiert und gegen
die neuen Power-Booster DX ersetzt. Die von uns gelieferten Booster
haben auf der Rückseite des Aluminium-
Distanzkühlkörper zwei 4mm Mutter. Diese sind nur
für Versandzwecke montiert. Lösen Sie die Muttern und
montieren Sie die verbleibenden 4mm Schauben des
Distanzkühlkörper an der Stelle des ehemaligen
Hybridverstärkers OM 961. Die Abstände sind exakt die
gleichen. Eine Wärmeleitpaste ist nicht erforderlich. Wir
empfehlen beide Hybrid zu tauschen, damit eine Pegelbalance zwischen
beiden Kanälen hergestellt wird. Änderungen auf der
Verstärkergrund Platine sind durch unsere Neukonzeption des
Power-Boosters nicht notwendig.
Bei einigen älteren Grundplatinen kann es nach der
Umrüstung zu einem leichten Netzbrummen kommen. Dazu wird eine
Drahtbrücke auf der Lötseite der Platine angebracht,
was zu einem späteren Zeitpunkt in dieser Anleitung
beschrieben wird. Danach ist dieses Problem behoben.
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 2-1
|
|
|

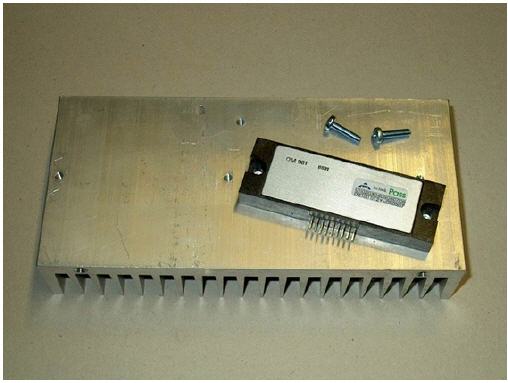

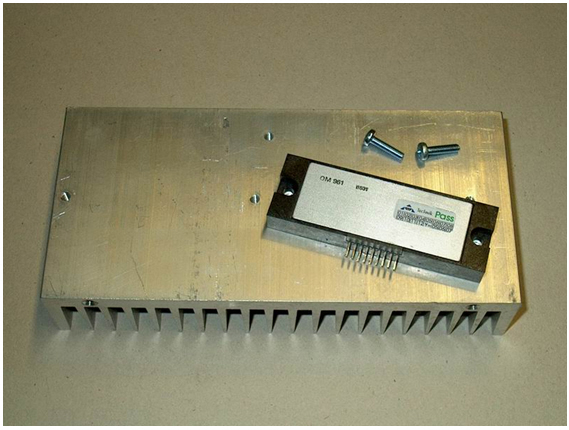

Durch lösen der Schrauben werden die alten Hybridverstärker vom Kühlkörper gelöst.
|
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 2-2
|
|
|

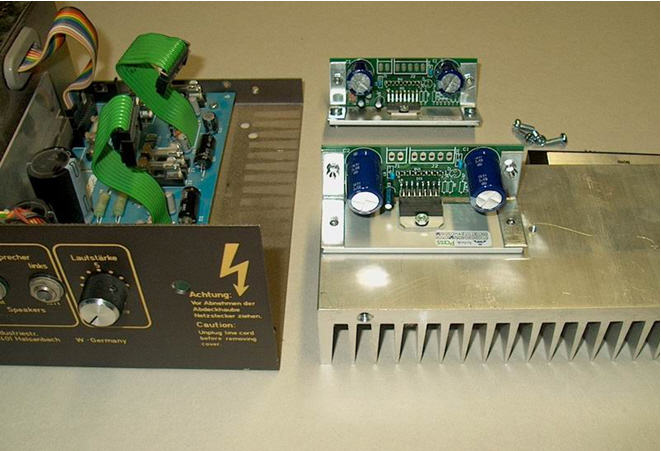

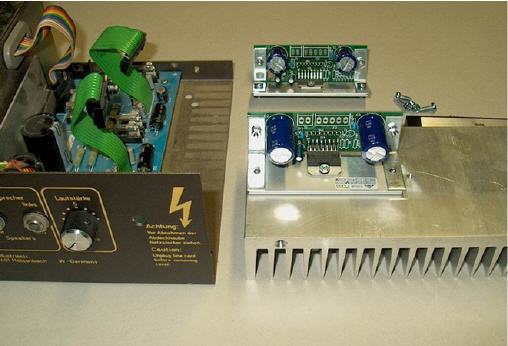

Lösen Sie die Transportmuttern auf der Rückseite des Distanzkühlkörpers. Montieren Sie mit den verbleibenden Schrauben den Power-Booster DX auf den Kühlkörper
|
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 2-3
|
|
|

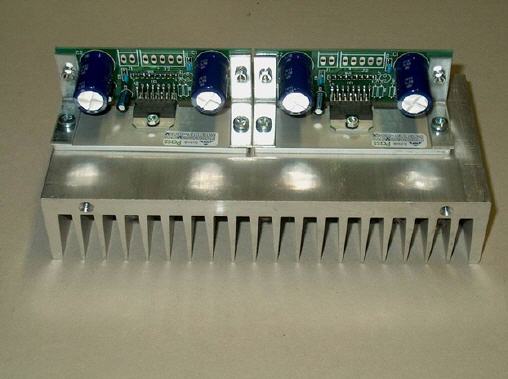

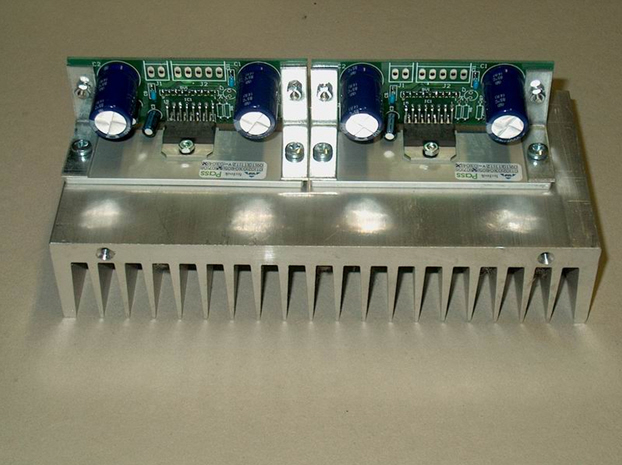

Die Abbildung zeigt die fertig montierten Power-Booster DX auf dem Kühlkörper.
|
|
|
|
Kapitel 9 |
|
|
Die Power-Booster DX werden Über-Kopf montiert. Wie
bei dem Original müssen die Anschluss-Stiftleisten
nach oben zeigen. Dort werden nach dem Umbau wieder die von der
Verstärkergrundplatine kommen Anschlusskabel aufgesteckt.
Beachten Sie das die 9 Poligen Stecker exakt wieder aufgesteckt werden.
Ein verdrehen oder nicht korrektes Aufstecken kann zum defekt der
Baugruppe führen.
