Power-Booster - Bauanleitung
Einbauanleitung - Seite 2
Bauanleitung zum
Einbau der neuen Power-Booster als Ersatz für die nicht mehr hergestellten OM961.
|
|
|
Kapitel 5 |
|
|
Power-Booster TS / Wersi
Omega DX10
In dem Leistungseinschub der Omega DX10 werden einfach die alten
Hybridverstärker OM961 abmontiert und gegen die neuen
Power-Booster TS ersetzt. Die von uns gelieferten Booster haben auf der
Rückseite des Aluminium Distanzkühlkörper
zwei 4mm Mutter. Diese sind nur für Versandzwecke montiert.
Lösen Sie die Muttern und montieren Sie die verbleibenden 4mm
Schauben des Distanzkühlkörper an der Stelle des
ehemaligen Hybridverstärkers OM961. Die Abstände sind
exakt die gleichen. Eine Wärmeleitpaste ist nicht
erforderlich. Wir empfehlen beide Hybrid zu tauschen, damit eine
Pegelbalance zwischen beiden Kanälen hergestellt wird.
Änderungen auf der Verstärkergrund Platine sind durch
unsere Neukonzeption des Power-Boosters
überflüssig.
|
|
|
Kapitel 6 |
|
|
Power-Booster TS /
TS5100A, TS4100A und T410A
Um bei den Hochleistungsverstärkern TS5100A und T410A die
OM961 gegen die Power-Booster zu wechseln, müssen die
Verstärkeroberteile abgeschraubt werden. Lösen Sie
dazu die vier Schrauben mit dem der
„Verstärkerkopf“ festgeschraubt ist.
Danach kann man die gesamte Verstärkereinheit um ca. 45 Grad
drehen so das man die seitlichen Schauben für die
Kühlkörper lösen kann. Markieren Sie die
Kabel damit es beim Einbau später keine Verwechselung gibt.
Danach lösen Sie die Kabel und die jeweiligen
Befestigungsschrauben des Kühlkörpers.
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 1-1
|
|
|

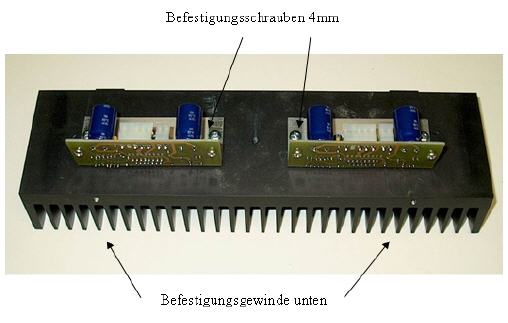

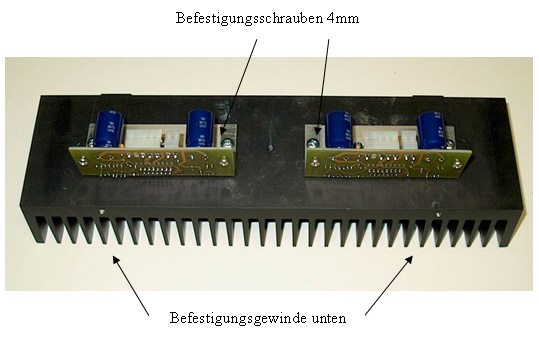

Zeigt die eine Seite des Kühlkörper mit den neuen Power-Booster
|
|
|
|
Bild - Anklicken zum vergrößern |
|
|
|
Abb. 1-2
|
|

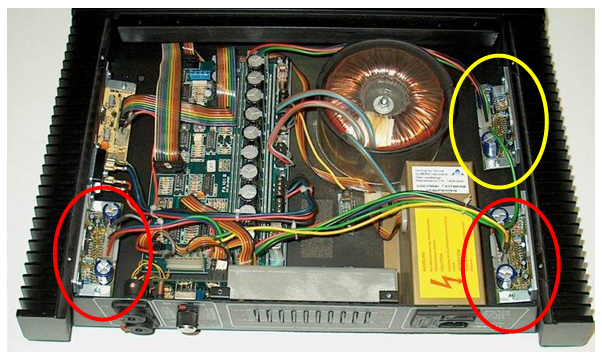

Zeigt den Verstärker der TS5100A / T410A
Gelbe Markierung : Mittelton Kanal
Rote Markierung : 2 x Booster für Bass Kanal, diese müssen beide gleich sein.
( Kein Mischbetrieb möglich )
|
|
|
|
Kapitel 7 |
|
|
Die von uns gelieferten Booster haben auf der Rückseite des
Aluminium- Distanzkühlkörper zwei 4mm Mutter. Diese
sind nur für Versandzwecke montiert. Lösen Sie die
Muttern und montieren Sie die verbleibenden 4mm Schrauben des
Distanzkühlkörper an der Stelle des ehemaligen
Hybridverstärkers OM 961. Die Abstände sind exakt die
gleichen. Eine Änderung auf der Gundplatine ist nicht
nötig, der Booster ist 100% Kompatibel.
Tauschen Sie die alten Hybridverstärker OM 961 gegen die neuen
PSF-Technik Power-Booster aus. Stecken Sie alle Kabel wieder auf die
jeweiligen Boosterplatinen auf. Die Kabel dürfen nicht
vertauscht werden.
|
|
|
